Cửa Nhôm Kính Pivot

Cửa Nhôm Kính Pivot là dạng cửa có cánh xoay quanh một trục đặt lệch vào bên trong cánh thay vì đặt bản lề sát mép như cửa mở quay truyền thống. Sản phẩm thuộc nhóm cửa nhôm kính APLUS DOOR và thường được cân nhắc cho sảnh, biệt thự, showroom, nhà hàng hoặc không gian muốn tạo điểm nhấn bằng chuyển động xoay đặc trưng.

Cửa pivot có thể tạo cánh rộng và cảm giác kiến trúc gọn, nhưng yêu cầu kỹ thuật cao hơn ở trục xoay, tải cánh, khe sàn và điểm liên kết trên – dưới. Vị trí trục không nên chọn chỉ theo hình ảnh mẫu vì nó ảnh hưởng trực tiếp đến phần cánh mở về hai phía.

Bản mô tả này không đưa tải trọng, kích thước cánh hoặc loại pivot cố định khi chưa có dữ liệu của bộ phụ kiện. Những thông số này cần lấy từ nhà sản xuất phụ kiện và bản vẽ thực tế.

1. Cửa pivot nhôm kính là gì?

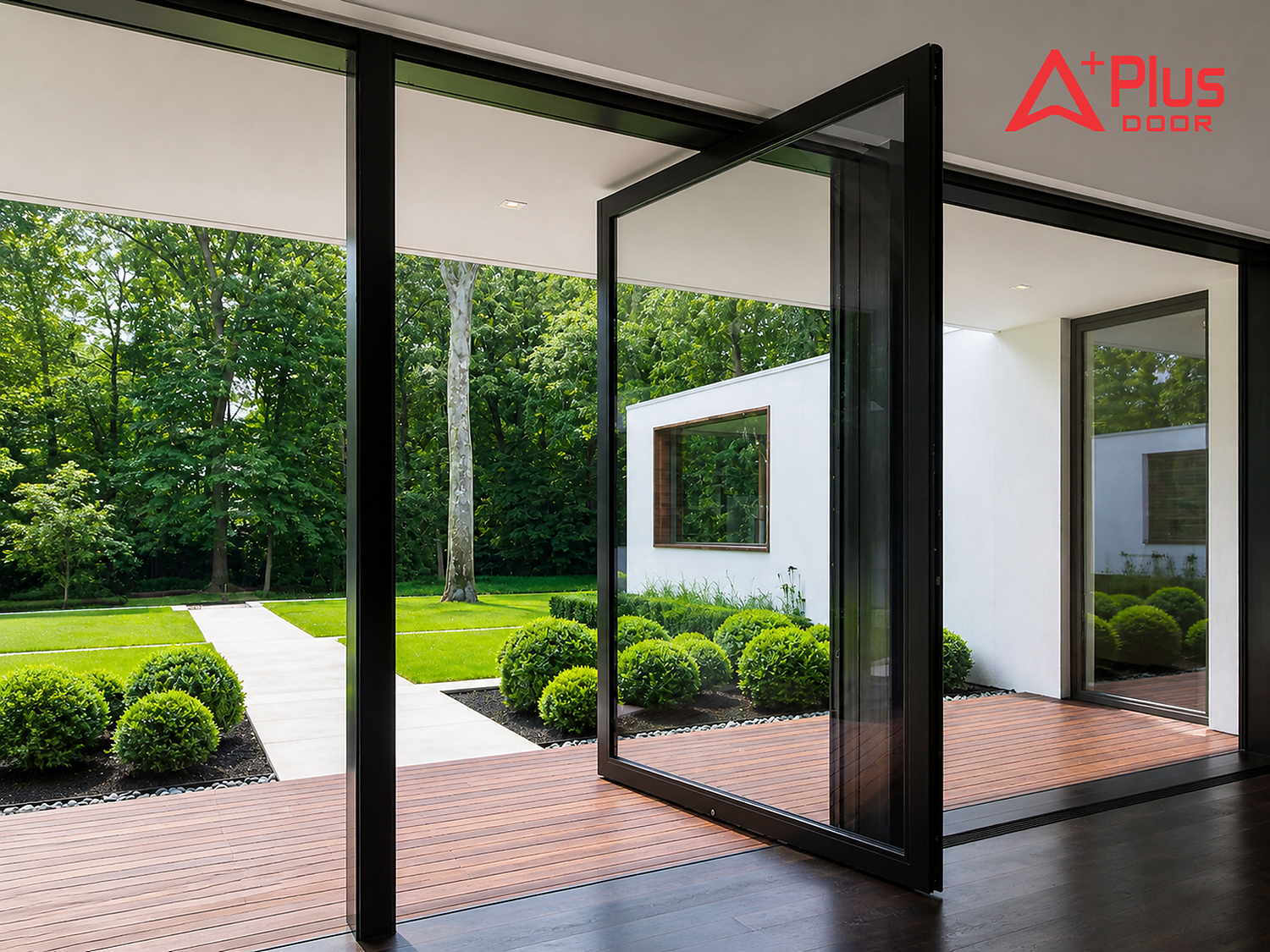

Thay vì quay quanh cạnh đứng, cánh pivot quay quanh một trục nằm cách mép cánh một khoảng. Khi mở, một phần cánh tiến về phía trước và phần còn lại lùi về phía sau trục.

Cơ chế này tạo cảm giác chuyển động khác biệt và có thể hỗ trợ các cánh có tỷ lệ rộng. Tuy nhiên, vùng quét cánh phải được tính ở cả hai phía của trục.

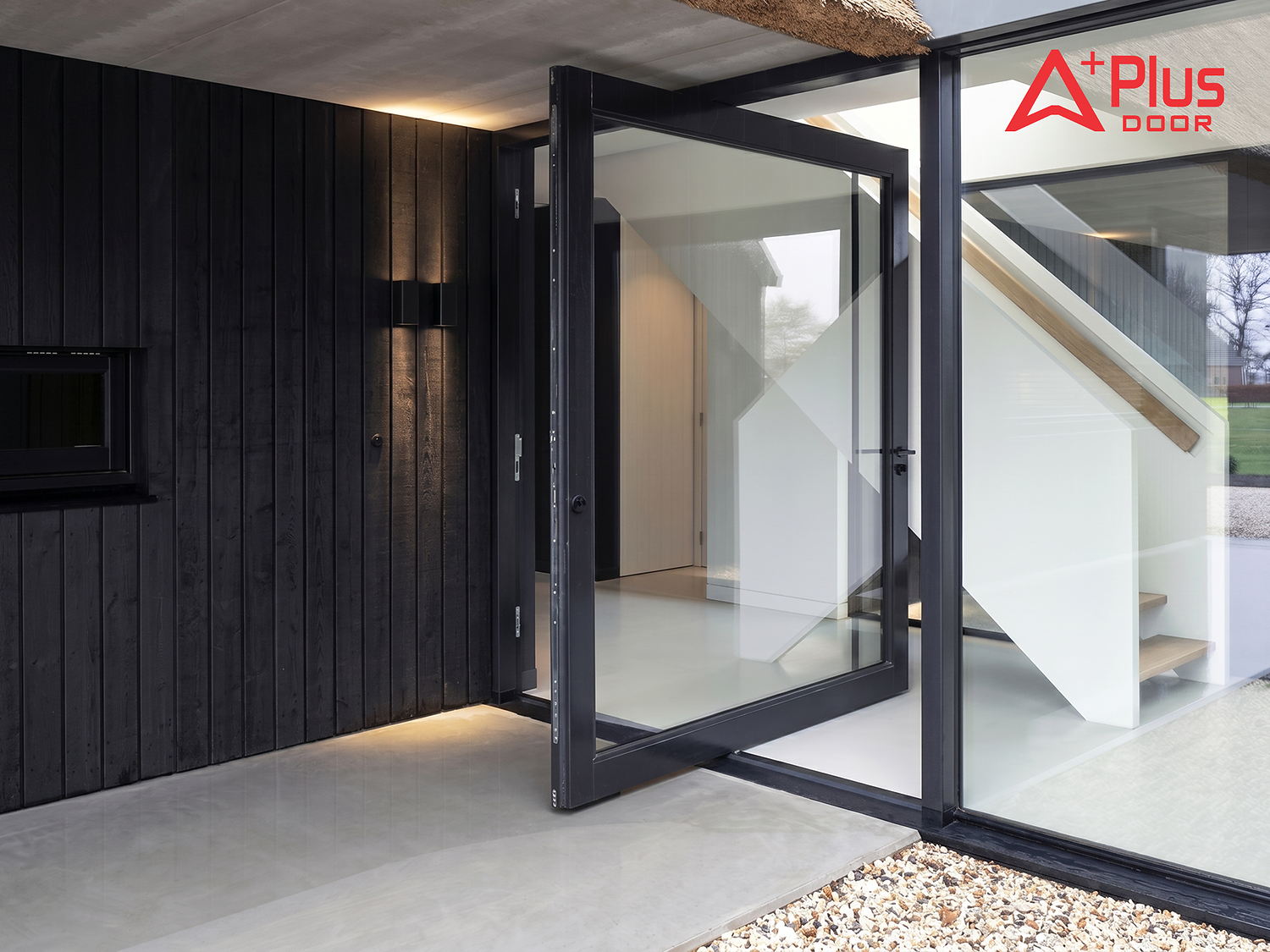

Cửa pivot xoay quanh trục lệch mép cánh, tạo chuyển động đặc trưng và yêu cầu vùng quét ở hai phía.

2. Trục pivot và bộ phụ kiện

Bộ pivot thường gồm điểm chịu lực phía dưới, điểm dẫn hướng phía trên và cơ cấu đóng hoặc hãm tùy hệ. Một số hệ tích hợp cơ cấu thủy lực hoặc cơ khí để kiểm soát chuyển động.

Tải trọng cho phép của phụ kiện phải lớn hơn tải làm việc của cánh theo cấu hình thực tế. Khung nhôm, kính và tay nắm đều góp vào tổng trọng lượng.

3. Vị trí trục ảnh hưởng thế nào?

Trục càng vào sâu trong cánh thì phần cánh quay về phía sau càng lớn. Điều này ảnh hưởng lối đi thông thủy, khoảng hở với tường và vị trí tay nắm.

Bản vẽ cần thể hiện khoảng cách từ mép cánh đến trục, góc mở và vùng quét. Với sảnh có người qua lại nhiều, vùng này phải rõ ràng để tránh xung đột.

4. Lựa chọn kính

Kính tôi nhiệt

Kính tôi nhiệt được sử dụng rộng cho cửa kính nhờ khả năng chịu ứng suất tốt hơn kính thường cùng chiều dày. Kích thước và chiều dày phải phù hợp tải cánh và cấu tạo giữ kính.

Kính dán an toàn

Kính dán có lớp trung gian giữ các mảnh kính khi nứt. Đây là cấu hình có thể cân nhắc với cánh lớn hoặc vị trí cần tăng mức an toàn sau va chạm.

Kính hộp

Kính hộp có thể được xem xét nếu hệ cánh và pivot hỗ trợ tải trọng. Không nên mặc định mọi cửa pivot đều phù hợp kính hộp.

Trục xoay, kính và khung cánh phải được lựa chọn theo cùng một tải trọng thiết kế.

5. Khung nhôm và độ cứng cánh

Cánh pivot có thể rộng nên độ cứng profile rất quan trọng. Nếu khung bị xoắn, khe trên – dưới và vị trí khóa có thể thay đổi.

Cấu tạo khung cần hỗ trợ điểm liên kết của pivot. Không nên khoan hoặc cắt profile tùy ý tại công trường nếu chưa có chi tiết kỹ thuật.

6. Khe sàn và cao độ hoàn thiện

Điểm pivot dưới thường liên quan trực tiếp đến sàn. Cao độ đá, gạch, gỗ hoặc vật liệu hoàn thiện phải được xác định trước khi đặt phụ kiện.

Nếu có hộp âm sàn, cần phối hợp chống nước và khả năng bảo trì. Nắp kỹ thuật phải tiếp cận được nếu phụ kiện yêu cầu kiểm tra sau này.

Cửa pivot cần phối hợp với cao độ sàn và vùng mở để duy trì khoảng hở hợp lý trong quá trình sử dụng.

7. Khóa, tay nắm và kiểm soát đóng

Tay nắm thường được bố trí ở phía xa trục để tạo mô-men thuận tiện khi mở. Khóa cần tương thích với cấu tạo cánh và khung.

Nếu bộ pivot có chức năng tự đóng hoặc hãm, tốc độ và góc giữ cần được cài đặt theo hướng dẫn của phụ kiện. Không nên ép cánh vượt góc làm việc cho phép.

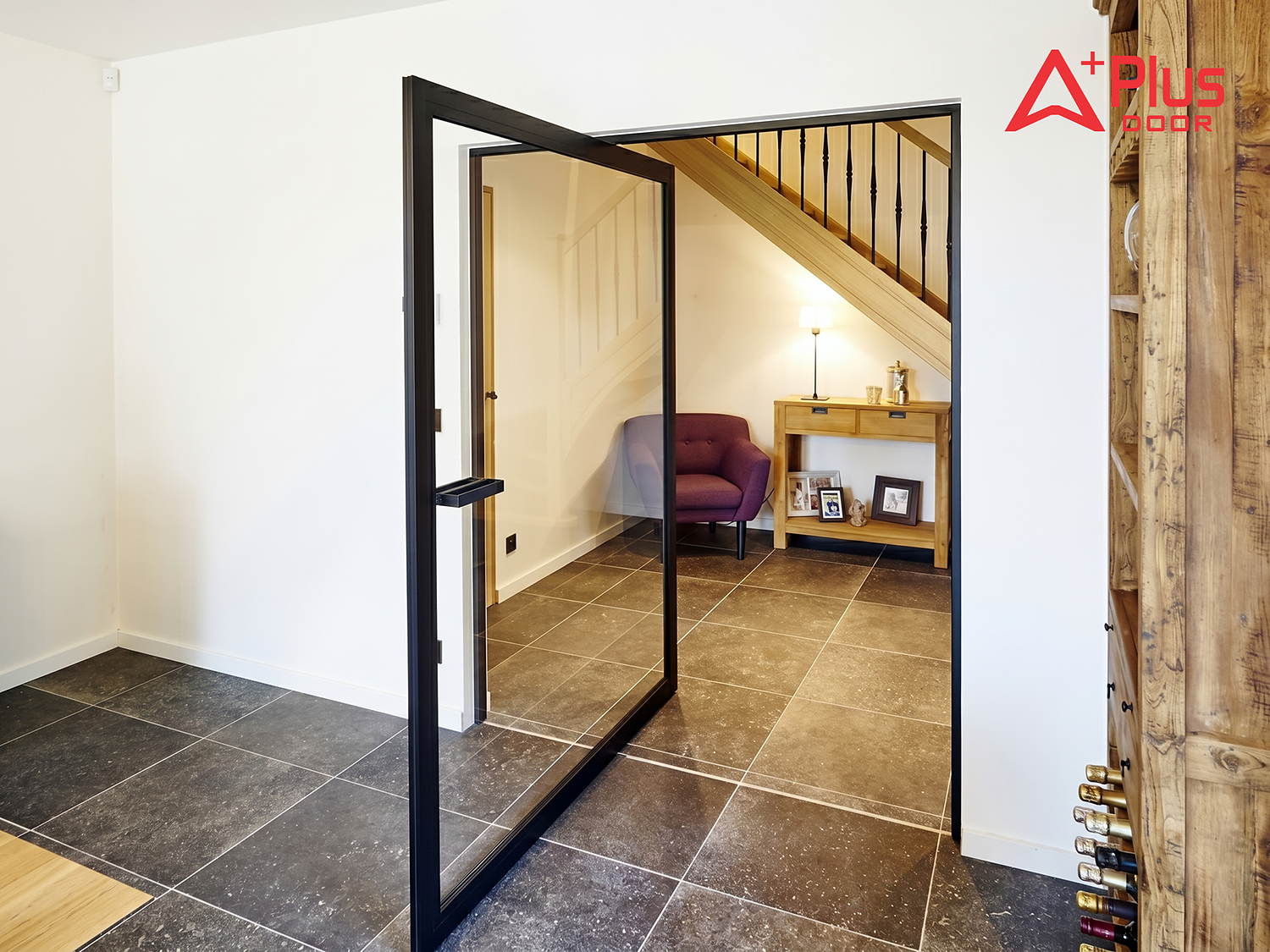

8. Ứng dụng phù hợp

• Sảnh biệt thự: tạo lối vào có hình thức khác biệt.
• Showroom: phù hợp cửa trưng bày và lối tiếp khách.
• Nhà hàng: dùng tại sảnh có đủ vùng quét cánh.
• Văn phòng: có thể dùng tại khu tiếp khách hoặc phòng họp lớn.
• Không gian nghỉ dưỡng: phù hợp nơi muốn kết hợp kính và điểm nhấn chuyển động.

9. Phối hợp với vách kính

Cửa pivot có thể đặt trong tổ hợp Vách Panorama Nhôm Kính hoặc gần Cửa Góc Không Cột Nhôm Kính nếu kiến trúc cần góc nhìn rộng. Khung, màu nhôm và loại kính nên được phối hợp để cửa không tách rời khỏi mảng vách.

Nếu cửa pivot nằm giữa hai ô kính cố định, cần xử lý khe và điểm neo để chuyển động của cánh không truyền tải ngoài thiết kế sang các ô lân cận.

10. Khảo sát

Cần đo ô chờ, cao độ sàn, vị trí trần hoặc dầm, khoảng mở và luồng giao thông. Đặc biệt phải xác định khả năng lắp pivot dưới và điểm dẫn hướng phía trên.

Nếu sàn đã hoàn thiện, việc tạo hốc cho phụ kiện có thể ảnh hưởng lớp chống thấm hoặc kết cấu sàn, vì vậy nên phối hợp sớm.

11. Nghiệm thu

• Cánh xoay đều quanh trục.
• Khe trên, dưới và hai bên phù hợp cấu tạo.
• Cánh không chạm sàn trong toàn bộ hành trình.
• Khóa và tay nắm hoạt động đúng.
• Pivot không có độ rơ bất thường.
• Kính và khung không có lỗi ảnh hưởng đến sử dụng.

12. Bảo trì

Bộ pivot cần được kiểm tra theo hướng dẫn của nhà sản xuất phụ kiện. Khi cánh có dấu hiệu lệch, đóng chậm bất thường hoặc phát tiếng, nên kiểm tra sớm.

Không nên dùng dầu hoặc chất bôi trơn không được khuyến nghị cho cơ cấu thủy lực hoặc pivot kín.

Kích thước và vị trí trục của cửa pivot cần được chốt theo phụ kiện và bản vẽ, không dùng một cấu hình chung.

13. Những lỗi nên tránh

Không nên đặt trục quá gần đồ nội thất hoặc tường khiến phần cánh phía sau bị va. Cũng cần tránh hoàn thiện sàn sau khi lắp theo cách làm thay đổi khe dưới.

Với cánh nặng, không nên tự ý tháo hoặc điều chỉnh pivot nếu không có thiết bị hỗ trợ.

14. Câu hỏi thường gặp

Cửa pivot có giống cửa bản lề sàn không?

Có điểm tương đồng về chuyển động xoay, nhưng cấu tạo phụ kiện và vị trí trục có thể khác. Cần xem hệ cụ thể.

Có thể làm cánh rộng không?

Có thể trong phạm vi tải trọng của profile, kính và bộ pivot. Kỹ thuật cần xác nhận trước sản xuất.

Có thể tự đóng không?

Một số bộ pivot có chức năng kiểm soát đóng, nhưng không phải cấu hình nào cũng có. Cần xác nhận theo phụ kiện.

15. Lối đi thông thủy của cửa pivot

Vị trí trục ảnh hưởng trực tiếp đến bề rộng lối đi thực tế. Phần cánh nằm phía trong trục vẫn chiếm một phần ô cửa khi mở, vì vậy không nên lấy toàn bộ chiều rộng ô chờ làm bề rộng thông thủy. Bản vẽ nên thể hiện cánh ở góc mở dự kiến để tính phần người đi qua.

Ở sảnh đông người, kích thước lối đi cần được xem cùng yêu cầu khai thác công trình. Nếu cửa pivot chỉ đóng vai trò trang trí cho một lối phụ, vị trí trục có thể linh hoạt hơn. Nếu là lối sử dụng thường xuyên, ưu tiên thao tác và bề rộng đi lại cần được đặt ngang với mục tiêu thẩm mỹ.

16. Cân bằng cánh và cảm giác vận hành

Cánh pivot rộng không có nghĩa phải nặng khi thao tác. Cảm giác mở phụ thuộc vị trí trục, ma sát phụ kiện, trọng lượng cánh và tay nắm. Đặt trục sâu hơn có thể thay đổi mô-men khi người dùng tác động lên tay nắm, nhưng đồng thời làm tăng phần cánh xoay về phía sau.

Kỹ thuật viên nên sử dụng thông số của bộ pivot để xác định vị trí phù hợp. Không nên dịch trục sau khi đã gia công cánh nếu điều đó làm thay đổi vị trí khoan, gia cường hoặc phụ kiện. Với cánh có nan hoặc kính dày, tổng tải cần được tính từ cấu hình hoàn chỉnh.

17. Cửa pivot trong điều kiện ngoài trời

Nếu cửa pivot dùng ở mặt ngoài, khe dưới, khe trên và hai cạnh cần được đánh giá kỹ hơn vì nguyên lý pivot có thể tạo các khe cấu tạo khác cửa ép gioăng truyền thống. Khả năng hạn chế mưa tạt phụ thuộc hệ profile, gioăng, ngưỡng và kiến trúc che chắn.

Mái đua hoặc sảnh có mái có thể hỗ trợ giảm lượng mưa trực tiếp lên cửa. Với vị trí đón gió mạnh, cần kiểm tra tải cánh và trạng thái giữ mở. Không nên quảng bá khả năng chống nước hoặc chịu gió bằng một con số chung khi chưa có thử nghiệm của hệ cụ thể.

18. Phối hợp pivot với tay nắm và chi tiết mặt đứng

Tay nắm dài thường được dùng để tạo tỷ lệ phù hợp với cánh pivot cao, nhưng chiều dài và vị trí cần xem cùng nhịp khung. Tay nắm quá gần trục làm giảm mô-men thao tác; quá gần mép có thể ảnh hưởng khe cánh hoặc va vào khung.

Nếu cánh có thanh trang trí, kính màu hoặc nan, bản vẽ mặt đứng nên thể hiện đồng thời vị trí trục và tay nắm. Cách này giúp tránh trường hợp phụ kiện cắt ngang chi tiết trang trí hoặc làm bố cục mất cân đối sau khi sản xuất.

19. Chuẩn bị bản vẽ kỹ thuật cho cửa pivot

Với cửa pivot, bản vẽ kỹ thuật nên thể hiện rõ kích thước cánh, vị trí trục, góc mở, khoảng hở trên – dưới, vị trí tay nắm, khóa và loại phụ kiện dự kiến. Các thông tin này giúp kiểm tra sớm xem cánh có va vào tường, trần, bậc sàn hoặc đồ nội thất hay không. Nếu cửa có khung bao hoặc nằm trong tổ hợp vách kính, bản vẽ cũng nên chỉ ra điểm liên kết giữa các hệ.

Khi thay đổi model pivot hoặc chiều dày kính sau giai đoạn thiết kế, cần kiểm tra lại tải cánh và các kích thước gia công. Không nên coi phụ kiện pivot là chi tiết có thể thay thế tương đương mà không xem catalogue kỹ thuật. Việc chốt đúng phụ kiện trước sản xuất giúp hạn chế phải sửa profile hoặc kính tại công trường.

20. Kết luận

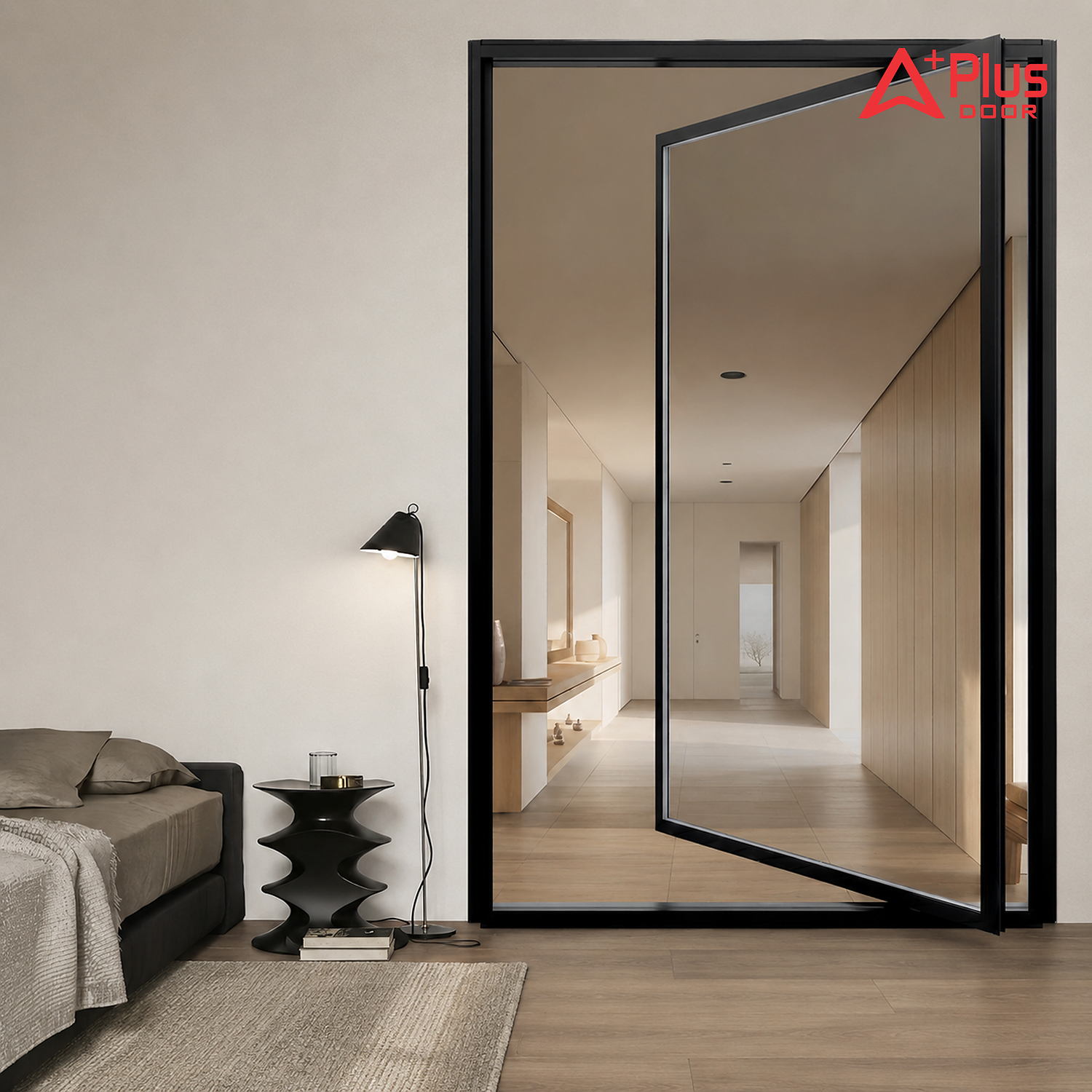

Cửa Nhôm Kính Pivot tạo điểm nhấn bằng cơ chế xoay lệch trục và phù hợp các không gian có đủ vùng vận hành. Chất lượng sử dụng phụ thuộc lớn vào phụ kiện pivot, độ cứng cánh, kính và cao độ sàn.

APLUS DOOR có thể dựa trên kích thước, vị trí trục và yêu cầu sử dụng để xây dựng phương án theo từng công trình.
